窒素ガス発生装置 ラインナップ

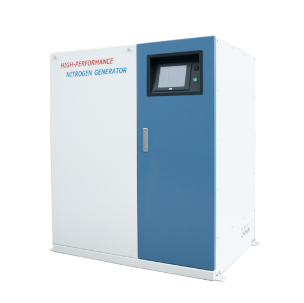

AH1シリーズ

AH1シリーズ

当社型式 純度
(%)		 発生量
(NL/min)		 発生量
(Nm³/h)		 供給空気圧力
(MPa)		 吐出圧力
(MPa)		 内蔵圧縮機
(kW)		 推奨圧縮機
(kW)		 装置寸法
W x D x H(mm)		 質量
(kg)
AH1-5/4.8M 99.999 80 4.80 0.69 0.6 別置き 5.5 720x870x1,380 380
AH1-5/6.0M 99.999 100 6.00 0.69 0.6 別置き 7.5 720x870x1,380 400
AH1-5/9.0M 99.999 150 9.00 0.69 0.6 別置き 11 960x870x1,380 540
AH1-5/12.0M 99.999 200 12.00 0.69 0.6 別置き 11 1,200x870x1,380 680
AH1-5/18.0M 99.999 300 18.00 0.69 0.6 別置き 22 1,440x870x1,600 860
AH1-5/22.0M 99.999 367 22.00 0.69 0.6 別置き 22 1,680x870x1,650 1,050
AH1-5/33.0M 99.999 550 33.00 0.69 0.6 別置き 37 2,450x870x1,650 1,600
AH1-4/8.0M 99.99 133 8.00 0.69 0.6 別置き 5.5 720x870x1,380 380
AH1-4/10.0M 99.99 167 10.00 0.69 0.6 別置き 7.5 720x870x1,380 400
AH1-4/15.0M 99.99 250 15.00 0.69 0.6 別置き 11 960x870x1,380 540
AH1-4/20.0M 99.99 333 20.00 0.69 0.6 別置き 11 1,200x870x1,380 680
AH1-4/30.0M 99.99 500 30.00 0.69 0.6 別置き 22 1,440x870x1,600 860
AH1-4/38.0M 99.99 633 38.00 0.69 0.6 別置き 22 1,680x870x1,650 1,050
AH1-4/57.0M 99.99 950 57.00 0.69 0.6 別置き 37 2,450x870x1,650 1,600
AH1-3/11.2M 99.9 187 11.20 0.69 0.6 別置き 5.5 720x870x1,380 380
AH1-3/14.0M 99.9 233 14.00 0.69 0.6 別置き 7.5 720x870x1,380 400
AH1-3/21.0M 99.9 350 21.00 0.69 0.6 別置き 11 960x870x1,380 540
AH1-3/28.0M 99.9 467 28.00 0.69 0.6 別置き 15 1,200x870x1,380 680
AH1-3/42.0M 99.9 700 42.00 0.69 0.6 別置き 22 1,440x870x1,600 860
AH1-3/53.0M 99.9 883 53.00 0.69 0.6 別置き 22 1,680x870x1,650 1,050
AH1-3/80.0M 99.9 1333 80.00 0.69 0.6 別置き 37 2,450x870x1,650 1,600
AH1-2/16.0M 99 267 16.00 0.69 0.55 別置き 5.5 720x870x1,380 380
AH1-2/20.0M 99 333 20.00 0.69 0.55 別置き 7.5 720x870x1,380 400
AH1-2/30.0M 99 500 30.00 0.69 0.55 別置き 11 960x870x1,380 540
AH1-2/40.0M 99 667 40.00 0.69 0.55 別置き 15 1,200x870x1,380 680
AH1-2/60.0M 99 1000 60.00 0.69 0.55 別置き 22 1,440x870x1,600 860
AH1-2/76.0M 99 1267 76.00 0.69 0.55 別置き 22 1,680x870x1,650 1,050
AH1-2/114M 99 1900 114.00 0.69 0.55 別置き 37 2,450x870x1,650 1,600
親機
親機
親機＋子機1
親機＋子機1
親機＋子機2
親機＋子機2
親機＋子機3
親機＋子機3

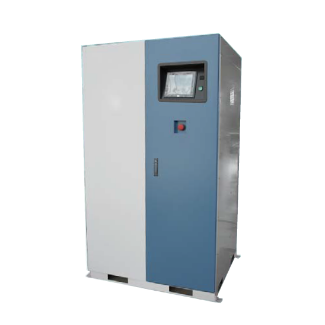

AZ1シリーズ（純度99.999 %）

当社型式 純度
(%)		 発生量
(NL/min)		 発生量
(Nm³/h)		 供給空気圧力
(MPa)		 吐出圧力
(MPa)		 内蔵圧縮機
(kW)		 推奨圧縮機
(kW)		 装置寸法
W x D x H(mm)		 質量
(kg)		 構成
AZ1-5/7.2M 99.999 120 7.20 0.69 0.5 別置き 7.5 900x1,130x1,800 850 親機
AZ1-5/14.4M1 99.999 240 14.40 0.69 0.55 別置き 15 1,400x1,130x1,800 1,275 親機＋子機1
AZ1-5/21.6M2 99.999 360 21.60 0.69 0.55 別置き 22 1,900x1,130x1,800 1,700 親機＋子機2
AZ1-5/28.8M3 99.999 480 28.80 0.69 0.55 別置き 30 2,400x1,130x1,800 2,125 親機＋子機3
AZ1-5/10.2M 99.999 170 10.20 0.69 0.5 別置き 11 900x1,130x1,800 900 親機
AZ1-5/20.4M1 99.999 340 20.40 0.69 0.55 別置き 22 1,400x1,130x1,800 1,350 親機＋子機1
AZ1-5/30.6M2 99.999 510 30.60 0.69 0.55 別置き 30 1,900x1,130x1,800 1,800 親機＋子機2
AZ1-5/40.8M3 99.999 680 40.80 0.69 0.55 別置き 37 2,400x1,130x1,800 2,250 親機＋子機3
AZ1-5/15M 99.999 250 15.00 0.69 0.5 別置き 15 900x1,130x2,000 980 親機
AZ1-5/30M1 99.999 500 30.00 0.69 0.55 別置き 30 1,400x1,130x2,000 1,470 親機＋子機1
AZ1-5/45M2 99.999 750 45.00 0.69 0.55 別置き 37 1,900x1,130x2,000 1,960 親機＋子機2
AZ1-5/60M3 99.999 1000 60.00 0.69 0.55 別置き 55 2,400x1,130x2,000 2,450 親機＋子機3
AZ1-5/20M 99.999 333 20.00 0.69 0.5 別置き 22 1,100x1,330x2,150 1,450 親機
AZ1-5/40M1 99.999 667 40.00 0.69 0.55 別置き 37 1,700x1,330x2,150 2,175 親機＋子機1
AZ1-5/60M2 99.999 1000 60.00 0.69 0.55 別置き 55 2,300x1,330x2,150 2,800 親機＋子機2
AZ1-5/80M3 99.999 1333 80.00 0.69 0.55 別置き 75 2,900x1,330x2,150 3,625 親機＋子機3
AZ1-5/25M 99.999 417 25.00 0.69 0.5 別置き 22 1,100x1,330x2,150 1,500 親機
AZ1-5/50M1 99.999 833 50.00 0.69 0.55 別置き 45 1,700x1,330x2,150 2,250 親機＋子機1
AZ1-5/75M2 99.999 1250 75.00 0.69 0.55 別置き 75 2,300x1,330x2,150 3,000 親機＋子機2
AZ1-5/100M3 99.999 1667 100.00 0.69 0.55 別置き 100 2,900x1,330x2,150 3,750 親機＋子機3
AZ1-5/30M 99.999 500 30.00 0.69 0.5 別置き 30 1,300x1,730x2,325 1,800 親機
AZ1-5/60M1 99.999 1000 60.00 0.69 0.5 別置き 55 2,000x1,730x2,325 2,650 親機＋子機1
AZ1-5/90M2 99.999 1500 90.00 0.69 0.5 別置き 75 2,700x1,730x2,325 3,500 親機＋子機2
AZ1-5/120M3 99.999 2000 120.00 0.69 0.5 別置き - 3,400x1,730x2,325 4,350 親機＋子機3
AZ1-5/38M 99.999 633 38.00 0.69 0.5 別置き 30 1,300x1,730x2,325 1,900 親機
AZ1-5/76M1 99.999 1267 76.00 0.69 0.55 別置き 75 2,000x1,730x2,325 2,850 親機＋子機1
AZ1-5/114M2 99.999 1900 114.00 0.69 0.55 別置き 100 2,700x1,730x2,325 3,800 親機＋子機2
AZ1-5/152M3 99.999 2533 152.00 0.69 0.55 別置き - 3,400x1,730x2,325 4,750 親機＋子機3

AZ1シリーズ（純度99.99 %）

当社型式 純度
(%)		 発生量
(NL/min)		 発生量
(Nm³/h)		 供給空気圧力
(MPa)		 吐出圧力
(MPa)		 内蔵圧縮機
(kW)		 推奨圧縮機
(kW)		 装置寸法
W x D x H(mm)		 質量
(kg)		 構成
AZ1-4/12M 99.99 200 12.00 0.69 0.5 別置き 7.5 900x1,130x1,800 850 親機
AZ1-4/24M1 99.99 400 24.00 0.69 0.55 別置き 15 1,400x1,130x1,800 1,275 親機＋子機1
AZ1-4/36M2 99.99 600 36.00 0.69 0.55 別置き 22 1,900x1,130x1,800 1,700 親機＋子機2
AZ1-4/48M3 99.99 800 48.00 0.69 0.55 別置き 30 2,400x1,130x1,800 2,125 親機＋子機3
AZ1-4/17M 99.99 283 17.00 0.69 0.5 別置き 11 900x1,130x1,800 900 親機
AZ1-4/34M1 99.99 567 34.00 0.69 0.55 別置き 22 1,400x1,130x1,800 1,350 親機＋子機1
AZ1-4/51M2 99.99 850 51.00 0.69 0.55 別置き 30 1,900x1,130x1,800 1,800 親機＋子機2
AZ1-4/68M3 99.99 1133 68.00 0.69 0.55 別置き 37 2,400x1,130x1,800 2,250 親機＋子機3
AZ1-4/25M 99.99 417 25.00 0.69 0.5 別置き 15 900x1,130x2,000 980 親機
AZ1-4/50M1 99.99 833 50.00 0.69 0.55 別置き 30 1,400x1,130x2,000 1,470 親機＋子機1
AZ1-4/75M2 99.99 1250 75.00 0.69 0.55 別置き 37 1,900x1,130x2,000 1,960 親機＋子機2
AZ1-4/100M3 99.99 1667 100.00 0.69 0.55 別置き 55 2,400x1,130x2,000 2,450 親機＋子機3
AZ1-4/34M 99.99 567 34.00 0.69 0.5 別置き 22 1,100x1,330x2,150 1,450 親機
AZ1-4/68M1 99.99 1133 68.00 0.69 0.55 別置き 37 1,700x1,330x2,150 2,175 親機＋子機1
AZ1-4/102M2 99.99 1700 102.00 0.69 0.55 別置き 55 2,300x1,330x2,150 2,800 親機＋子機2
AZ1-4/136M3 99.99 2267 136.00 0.69 0.55 別置き 75 2,900x1,330x2,150 3,625 親機＋子機3
AZ1-4/42M 99.99 700 42.00 0.69 0.5 別置き 22 1,100x1,330x2,150 1,500 親機
AZ1-4/84M1 99.99 1400 84.00 0.69 0.55 別置き 45 1,700x1,330x2,150 2,250 親機＋子機1
AZ1-4/126M2 99.99 2100 126.00 0.69 0.55 別置き 75 2,300x1,330x2,150 3,000 親機＋子機2
AZ1-4/168M3 99.99 2800 168.00 0.69 0.55 別置き 100 2,900x1,330x2,150 3,750 親機＋子機3
AZ1-4/51M 99.99 850 51.00 0.69 0.5 別置き 30 1,300x1,730x2,325 1,800 親機
AZ1-4/102M1 99.99 1700 102.00 0.69 0.5 別置き 55 2,000x1,730x2,325 2,650 親機＋子機1
AZ1-4/153M2 99.99 2550 153.00 0.69 0.5 別置き 75 2,700x1,730x2,325 3,500 親機＋子機2
AZ1-4/204M3 99.99 3400 204.00 0.69 0.5 別置き - 3,400x1,730x2,325 4,350 親機＋子機3
AZ1-4/63M 99.99 1050 63.00 0.69 0.5 別置き 30 1,300x1,730x2,325 1,900 親機
AZ1-4/126M1 99.99 2100 126.00 0.69 0.55 別置き 75 2,000x1,730x2,325 2,850 親機＋子機1
AZ1-4/189M2 99.99 3150 189.00 0.69 0.55 別置き 100 2,700x1,730x2,325 3,800 親機＋子機2
AZ1-4/252M3 99.99 4200 252.00 0.69 0.55 別置き - 3,400x1,730x2,325 4,750 親機＋子機3

AZ1シリーズ（純度99.9 %）

当社型式 純度
(%)		 発生量
(NL/min)		 発生量
(Nm³/h)		 供給空気圧力
(MPa)		 吐出圧力
(MPa)		 内蔵圧縮機
(kW)		 推奨圧縮機
(kW)		 装置寸法
W x D x H(mm)		 質量
(kg)		 構成
AZ1-3/17M 99.9 283 17.00 0.69 0.5 別置き 7.5 900x1,130x1,800 850 親機
AZ1-3/34M1 99.9 567 34.00 0.69 0.55 別置き 15 1,400x1,130x1,800 1,275 親機＋子機1
AZ1-3/51M2 99.9 850 51.00 0.69 0.55 別置き 22 1,900x1,130x1,800 1,700 親機＋子機2
AZ1-3/68M3 99.9 1133 68.00 0.69 0.55 別置き 30 2,400x1,130x1,800 2,125 親機＋子機3
AZ1-3/23M 99.9 383 23.00 0.69 0.5 別置き 11 900x1,130x1,800 900 親機
AZ1-3/46M1 99.9 767 46.00 0.69 0.55 別置き 22 1,400x1,130x1,800 1,350 親機＋子機1
AZ1-3/69M2 99.9 1150 69.00 0.69 0.55 別置き 30 1,900x1,130x1,800 1,800 親機＋子機2
AZ1-3/92M3 99.9 1533 92.00 0.69 0.55 別置き 37 2,400x1,130x1,800 2,250 親機＋子機3
AZ1-3/35M 99.9 583 35.00 0.69 0.5 別置き 15 900x1,130x2,000 980 親機
AZ1-3/70M1 99.9 1167 70.00 0.69 0.55 別置き 30 1,400x1,130x2,000 1,470 親機＋子機1
AZ1-3/105M2 99.9 1750 105.00 0.69 0.55 別置き 37 1,900x1,130x2,000 1,960 親機＋子機2
AZ1-3/140M3 99.9 2333 140.00 0.69 0.55 別置き 55 2,400x1,130x2,000 2,450 親機＋子機3
AZ1-3/47M 99.9 783 47.00 0.69 0.5 別置き 22 1,100x1,330x2,150 1,450 親機
AZ1-3/94M1 99.9 1567 94.00 0.69 0.55 別置き 37 1,700x1,330x2,150 2,175 親機＋子機1
AZ1-3/141M2 99.9 2350 141.00 0.69 0.55 別置き 55 2,300x1,330x2,150 2,800 親機＋子機2
AZ1-3/188M3 99.9 3133 188.00 0.69 0.55 別置き 75 2,900x1,330x2,150 3,625 親機＋子機3
AZ1-3/59M 99.9 983 59.00 0.69 0.5 別置き 22 1,100x1,330x2,150 1,500 親機
AZ1-3/118M1 99.9 1967 118.00 0.69 0.55 別置き 45 1,700x1,330x2,150 2,250 親機＋子機1
AZ1-3/177M2 99.9 2950 177.00 0.69 0.55 別置き 75 2,300x1,330x2,150 3,000 親機＋子機2
AZ1-3/236M3 99.9 3933 236.00 0.69 0.55 別置き 100 2,900x1,330x2,150 3,750 親機＋子機3
AZ1-3/71M 99.9 1183 71.00 0.69 0.5 別置き 30 1,300x1,730x2,325 1,800 親機
AZ1-3/142M1 99.9 2367 142.00 0.69 0.5 別置き 55 2,000x1,730x2,325 2,650 親機＋子機1
AZ1-3/213M2 99.9 3550 213.00 0.69 0.5 別置き 75 2,700x1,730x2,325 3,500 親機＋子機2
AZ1-3/284M3 99.9 4733 284.00 0.69 0.5 別置き - 3,400x1,730x2,325 4,350 親機＋子機3
AZ1-3/89M 99.9 1483 89.00 0.69 0.5 別置き 37 1,300x1,730x2,325 1,900 親機
AZ1-3/178M1 99.9 2967 178.00 0.69 0.55 別置き 75 2,000x1,730x2,325 2,850 親機＋子機1
AZ1-3/267M2 99.9 4450 267.00 0.69 0.55 別置き - 2,700x1,730x2,325 3,800 親機＋子機2
AZ1-3/356M3 99.9 5933 356.00 0.69 0.55 別置き - 3,400x1,730x2,325 4,750 親機＋子機3

AZ1シリーズ（純度99 %）

当社型式 純度
(%)		 発生量
(NL/min)		 発生量
(Nm³/h)		 供給空気圧力
(MPa)		 吐出圧力
(MPa)		 内蔵圧縮機
(kW)		 推奨圧縮機
(kW)		 装置寸法
W x D x H(mm)		 質量
(kg)		 構成
AZ1-2/25M 99 417 25.00 0.69 0.5 別置き 11 900x1,130x1,800 850 親機
AZ1-2/50M1 99 833 50.00 0.69 0.5 別置き 15 1,400x1,130x1,800 1,275 親機＋子機1
AZ1-2/75M2 99 1250 75.00 0.69 0.5 別置き 22 1,900x1,130x1,800 1,700 親機＋子機2
AZ1-2/100M3 99 1667 100.00 0.69 0.5 別置き 30 2,400x1,130x1,800 2,125 親機＋子機3
AZ1-2/34M 99 567 34.00 0.69 0.5 別置き 11 900x1,130x1,800 900 親機
AZ1-2/68M1 99 1133 68.00 0.69 0.5 別置き 22 1,400x1,130x1,800 1,350 親機＋子機1
AZ1-2/102M2 99 1700 102.00 0.69 0.5 別置き 30 1,900x1,130x1,800 1,800 親機＋子機2
AZ1-2/136M3 99 2267 136.00 0.69 0.5 別置き 37 2,400x1,130x1,800 2,250 親機＋子機3
AZ1-2/51M 99 850 51.00 0.69 0.5 別置き 15 900x1,130x2,000 980 親機
AZ1-2/102M1 99 1700 102.00 0.69 0.5 別置き 30 1,400x1,130x2,000 1,470 親機＋子機1
AZ1-2/153M2 99 2550 153.00 0.69 0.5 別置き 37 1,900x1,130x2,000 1,960 親機＋子機2
AZ1-2/204M3 99 3400 204.00 0.69 0.5 別置き 55 2,400x1,130x2,000 2,450 親機＋子機3
AZ1-2/68M 99 1133 68.00 0.69 0.5 別置き 22 1,100x1,330x2,150 1,450 親機
AZ1-2/136M1 99 2267 136.00 0.69 0.5 別置き 37 1,700x1,330x2,150 2,175 親機＋子機1
AZ1-2/204M2 99 3400 204.00 0.69 0.5 別置き 55 2,300x1,330x2,150 2,800 親機＋子機2
AZ1-2/272M3 99 4533 272.00 0.69 0.5 別置き 75 2,900x1,330x2,150 3,625 親機＋子機3
AZ1-2/85M 99 1417 85.00 0.69 0.5 別置き 22 1,100x1,330x2,150 1,500 親機
AZ1-2/170M1 99 2833 170.00 0.69 0.5 別置き 45 1,700x1,330x2,150 2,250 親機＋子機1
AZ1-2/255M2 99 4250 255.00 0.69 0.5 別置き 75 2,300x1,330x2,150 3,000 親機＋子機2
AZ1-2/340M3 99 5667 340.00 0.69 0.5 別置き 100 2,900x1,330x2,150 3,750 親機＋子機3
AZ1-2/102M 99 1700 102.00 0.69 0.5 別置き 30 1,300x1,730x2,325 1,800 親機
AZ1-2/204M1 99 3400 204.00 0.69 0.5 別置き 55 2,000x1,730x2,325 2,650 親機＋子機1
AZ1-2/306M2 99 5100 306.00 0.69 0.5 別置き - 2,700x1,730x2,325 3,500 親機＋子機2
AZ1-2/408M3 99 6800 408.00 0.69 0.5 別置き - 3,400x1,730x2,325 4,350 親機＋子機3
AZ1-2/127M 99 2117 127.00 0.69 0.5 別置き 37 1,300x1,730x2,325 1,900 親機
AZ1-2/254M1 99 4233 254.00 0.69 0.5 別置き 75 2,000x1,730x2,325 2,850 親機＋子機1
AZ1-2/381M2 99 6350 381.00 0.69 0.5 別置き - 2,700x1,730x2,325 3,800 親機＋子機2
AZ1-2/508M3 99 8467 508.00 0.69 0.5 別置き - 3,400x1,730x2,325 4,750 親機＋子機3

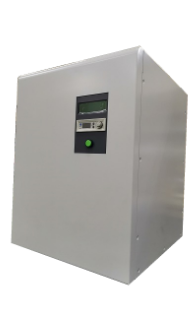

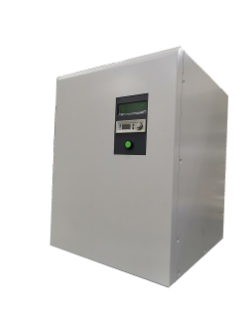

AIシリーズ

AIシリーズ

当社型式 純度
(%)		 発生量
(NL/min)		 発生量
(Nm³/h)		 供給空気圧力
(MPa)		 吐出圧力
(MPa)		 内蔵圧縮機
(kW)		 推奨圧縮機
(kW)		 装置寸法
W x D x H(mm)		 質量
(kg)
AI1-4 99.99 1 0.06 - 0.2 内蔵 - 280x350x360 20
AI2-4 99.99 2 0.12 - 0.2 内蔵 - 360x440x480 54
AI3-4 99.99 3 0.18 - 0.2 内蔵 - 360x440x845 95
AI1-3 99.9 2 0.12 - 0.2 内蔵 - 280x350x360 20
AI2-3 99.9 4 0.24 - 0.2 内蔵 - 360x440x480 54
AI3-3 99.9 6 0.36 - 0.2 内蔵 - 360x440x845 95
AI1-2 99 4 0.24 - 0.2 内蔵 - 280x350x360 20
AI2-2 99 8 0.48 - 0.2 内蔵 - 360x440x480 54
AI3-2 99 12 0.72 - 0.2 内蔵 - 360x440x845 95

酸素ガス発生装置 ラインナップ

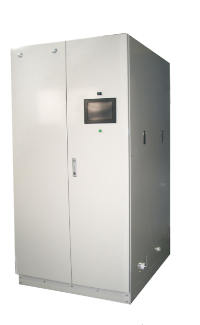

スタンダードタイプ AO1シリーズ

スタンダードタイプ AO1シリーズ

型式 酸素濃度
(%)		 発生量
(Nm³/h)		 外形寸法
W x D x H(mm)		 質量
(kg)		 電源
(V)
AO1-0.96M 90 0.96 550x800x1,050 170 単層
AC100-200
AO1-1.32M 90 1.32 550x800x1,050 185 単層
AC100-200
AO1-2.1M 90 2.1 550x800x1,350 215 単層
AC100-200
AO1-3.3M 90 3.3 550x800x1,650 250 単層
AC100-200
増設可能タイプ AO5シリーズ

増設可能タイプ AO5シリーズ

型式 酸素濃度
(%)		 発生量
(Nm³/h)		 外形寸法
W x D x H(mm)		 質量
(kg)		 電源
(V)
AO5-4.5M1O 90 4.5 950x1,180x1800 850 単層
AC100-200
AO5-8.0M1O 90 8 950x1,180x1800 910 単層
AC100-200
AO5-16M1O 90 16 1,100x1,330x2150 1,450 単層
AC100-200
AO5-25M1O 90 25 1,300x1,730x2,325 1,800 単層
AC100-200
AO5-30M1O 90 30 1,300x1,730x2x450 1,920 単層
AC100-200
小流量タイプ AI-Oシリーズ

小流量タイプ AI-Oシリーズ

型式 酸素濃度
(%)		 発生量
(Nm³/h)		 外形寸法
W x D x H(mm)		 質量
(kg)		 電源
(V)
AI1-O 90 1.0 280x350x360 850 単層
AC100
AI2-O 2.0 360x440x480 1,450
AI3-O 3.0 360x440x845 1,800

お問い合わせ

フタムラ化学株式会社
〒450-0002 名古屋市中村区名駅二丁目29番16号
https://www.futamura.co.jp/
TEL 052-562-1831／FAX 052-565-1159
kyuchaku_info@kyuchaku.co.jp
お問い合わせフォームはこちら
